Raspberry Pi – Points de test

raspberry_pi_quarterA quoi correspondent les points de test au dos des Raspberry Pi ???

Utiliser durant les contrôles lors de la fabrication, il peuvent servir pour un projet où un hack !

Il n’existe pas de documentation explicite sur le détails des points de tests ainsi les informations ci-dessous sont issues de recherches sur le web et centralisées sur ce blog.

Je vais essayer de maintenir à jour les listes, cependant je ne peux pas garantir l’exactitude de ces informations. Il est donc conseillé de vérifier que le signal correspond à ce que vous attendez avant de l’utiliser !

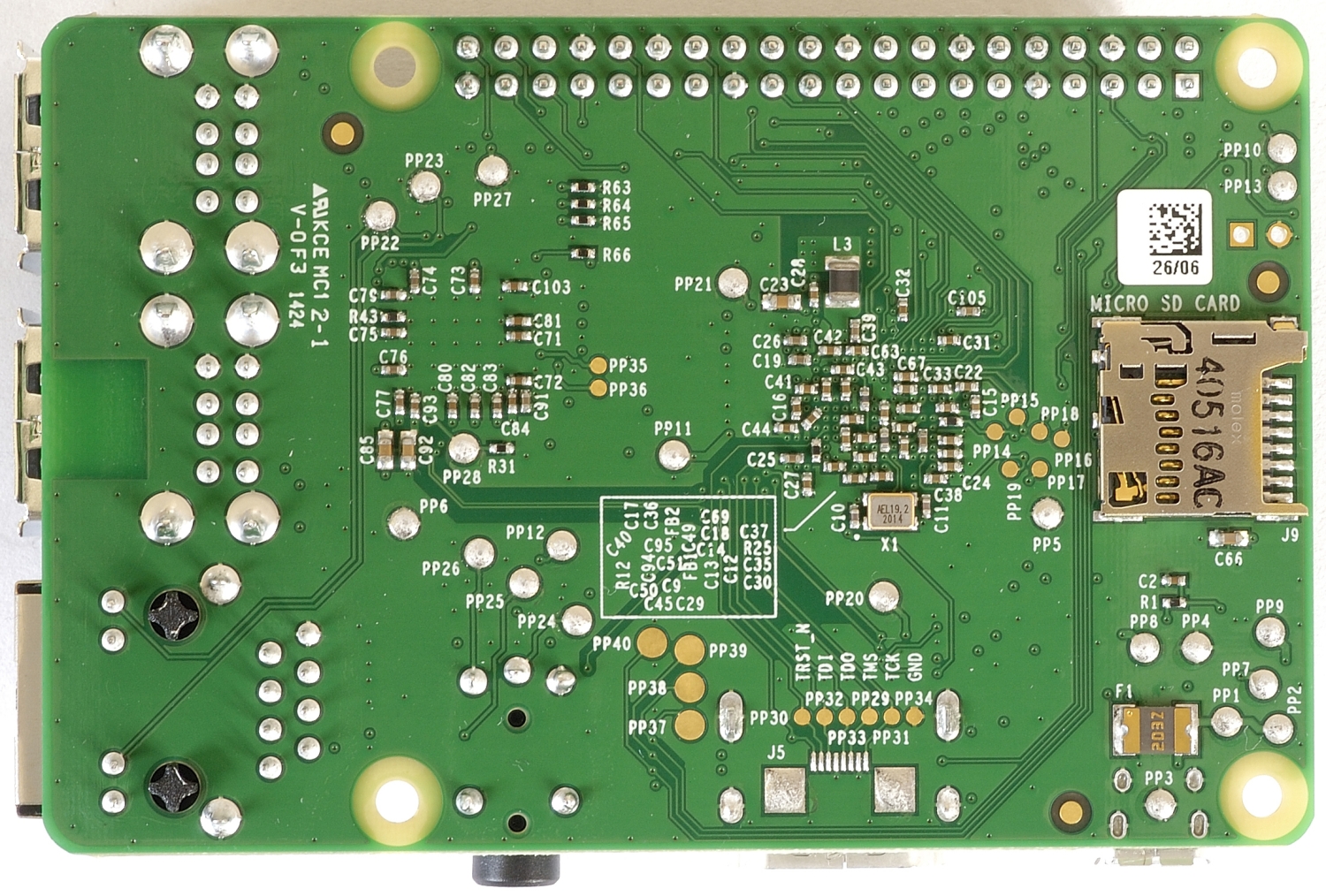

Raspberry Pi B+



PP1 5V from micro-USB
PP3 GND
PP4 GND
PP5 GND
PP6 GND
PP8 3V3
PP9 1V8
PP14 SD_CLK
PP15 SD_CMD
PP16 SD_DAT0
PP17 SD_DAT1
PP18 SD_DAT2
PP19 SD_DAT13
PP22 Goes from 3V3 to 2V on activity of green (link) ethernet jack LED
PP23 Goes from 3V3 to 2V on activity of yellow (speed) ethernet jack LED
PP35 GPIO6 of LAN9514
PP36 GPIO7 of LAN9514
PP37 CAM_GPIO0
PP38 CAM_GPIO1
PP39 SCL0
PP40 SDA0

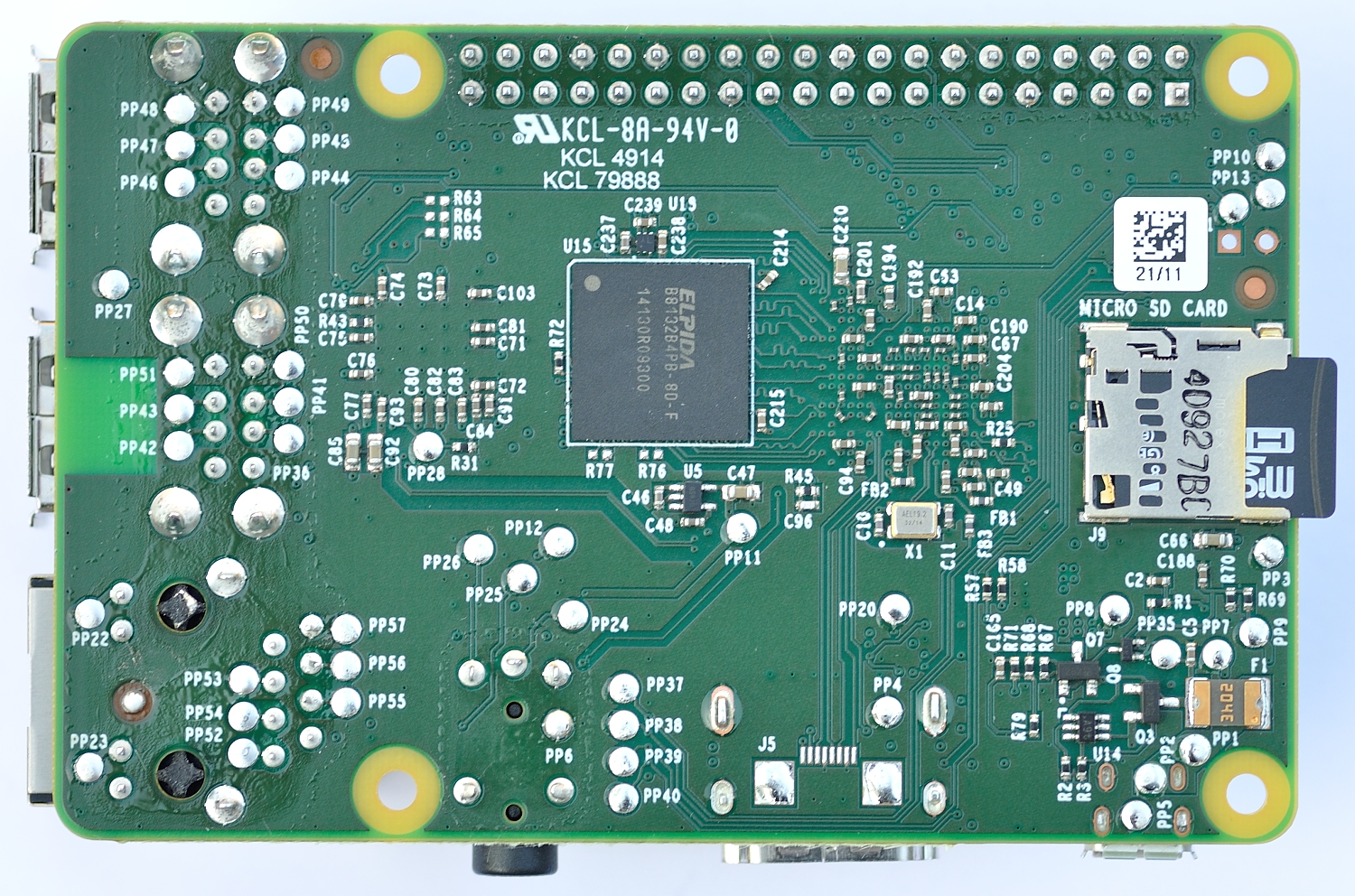

Raspberry Pi 2





Raspberry Pi 3

Pins Signals Pins Signals Pins Signals
PP1  +5V Vin PP21 RUN PP41  USB D+
PP2  +5V Vin PP22 Ethernet Activity LED PP42  USB D-
PP3 DND PP23 Ethernet Link PP43  USB D+
PP4  GND PP24 Composite Video PP44  USB D-
PP5  GND PP25 L Audio PP45  USB D+
PP6  GND PP26 R Audio PP46  USB D-
PP7 PP27 USB VCC PP47  USB D+
PP8 PP28 PP48  GND
PP9 PP29 PP49  GND
PP10  Power LED PP30 PP50  GND
PP11 PP31 PP51  GND
PP12 PP32 PP52 Ethernet TX+ ?
PP13 Status ACT LED PP33 PP53 Ethernet 3v3 ?
PP14 PP34 PP54  Ethernet RX+ ?
PP15 PP35 VCC +5V (après polyfuse 16V 2,5A) PP55  Ethernet TX- ?
PP16 PP36  USB D- PP56  Ethernet RX- ?
PP17 PP37 PP57  Ethernet 3v3 ?
PP18 PP38 PP58
PP19 PP39 PP59
PP20 PP40 PP60

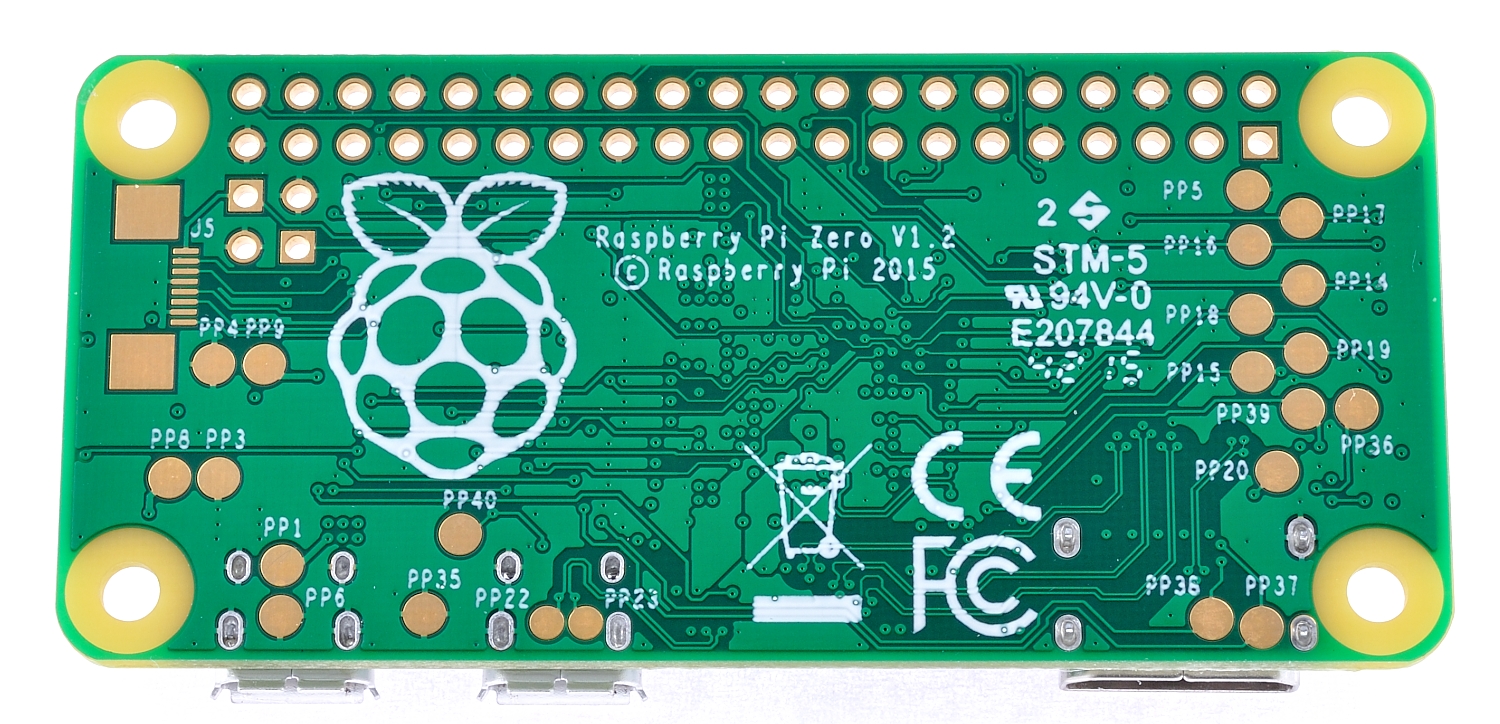

Raspberry Pi Zéro



PP Description
PP1 USB +5V Input
PP3 GND
PP5 GND
PP6 GND
PP8 3.3V
PP9 ?
PP14 SD CLK
PP15 SD CMD
PP16 SD DAT0
PP17 SD DAT1
PP18 SD DAT2
PP19 SD CD
PP22 USB D+
PP23 USB D-
PP35 GND
PP36 ?
PP37 ?
PP38 ?
PP39 ?
PP40 PP4 (Not on versionb 1.3 with camera)





PP1USB +5V Input

PP3 (not on version 1.3 with camera)GND GNDPP5GNDPP6GNDPP83v3PP9?PP14SD CLKPP15SD CMDPP16SD DAT0PP17SD DAT1PP18SD DAT2PP19SD CDPP22USB D+PP23USB D-PP35GNDPP36?PP37?PP38?PP39?PP40

PP4 (not on version 1.3 with camera)
